XT770

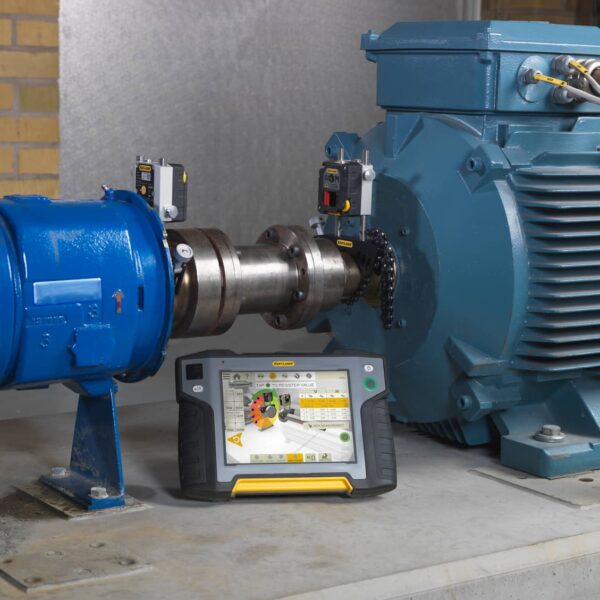

Máquinas horizontales
La interfaz de usuario es intuitiva y lo guía a través del proceso de medición. Está animado y se acerca a las cosas más importantes de cada paso. Puede guardar las medidas de una máquina para Como se encontró y Como se dejó en el mismo archivo. Máquinas verticales / montadas en bridas
Para medición y alineación de máquinas montadas verticalmente y con bridas. Tren de máquinas
Construya su propio tren de máquinas con teóricamente tantas máquinas como desee. Puede elegir la máquina de referencia manualmente o dejar que el programa elija una que minimice la necesidad de ajustes. Máquinas montadas en cardán / offset
Para alineación de maquinaria montada en cardan / offset. (Requiere un juego de soporte cardán adicional). Comprobación de pie suave
El trabajo de alineación comienza con una revisión del pie suave. El control de pie suave asegura que la máquina descanse uniformemente sobre todos sus pies al indicar qué pie / pies se deben ajustar. Ésta es una parte importante para asegurar una alineación confiable. Una vez finalizada la comprobación del pie cojo, puede ir directamente al programa de alineación con todos los valores de distancia de la máquina guardados. EasyTrend
Hace posible realizar un seguimiento del movimiento de la máquina a lo largo del tiempo. Por lo tanto, puede verificar, por ejemplo, problemas de expansión térmica y tensión de la tubería. Planitud básica
Con este programa puede comprobar la planitud de cimientos y pórticos, utilizando dos filas de puntos, de 2 a 8 puntos por fila. Se requiere un transmisor láser separado. (Requiere Kit Geo). Medida de torsión
Programa para medir la planitud / torsión de, por ejemplo, cimientos de máquinas, mesas de máquinas, etc. Valores: comparadores digitales
El programa de valores tiene una representación digital clara del objetivo láser y una vista de lista de los valores registrados. Úselo para medir como con los relojes comparadores y para comprobar el juego de los cojinetes. Alineación de la correa
Con el sistema, puede alinear poleas y poleas con precisión digital. El ajuste de las máquinas se muestra en tiempo real en la pantalla, con lecturas de ángulo y desplazamiento axial tanto en el eje vertical como en el horizontal, así como un valor de ajuste para el par de patas delanteras o traseras. El resultado se puede documentar como normal. (Requiere el accesorio XT190 BTA). Análisis de vibraciones
Diagnostique el nivel de vibración, el desequilibrio, la desalineación y la holgura. (Requiere el accesorio XT280).

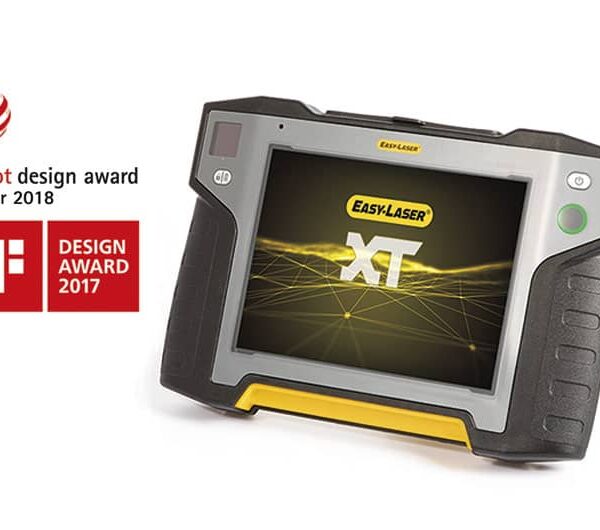

Unidad de visualización XT11
Diseño resistente, robusto y recubierto de goma. IP66 y 67, a prueba de polvo, agua y golpes. De serie, se incorpora una cámara de 13 MP para documentación *, y también puede optar por añadir una cámara de infrarrojos al XT11.

Pantalla táctil habilitada para guantes
Una gran pantalla táctil de 8 “habilitada para guantes hace que la información sea clara y la aplicación fácil de usar. La pequeña pantalla OLED muestra el estado de la batería tanto de las unidades de medición como de la unidad de visualización. Puede verificar el estado de la batería también cuando la unidad está apagada. El botón inteligente de la pantalla de bloqueo evita los clics involuntarios, por ejemplo, al moverse entre posiciones de trabajo.

* La cámara se puede quitar si lo requieren razones de seguridad.

Caracteristicas
-Diseño robusto recubierto de goma, IP66 / 67.
-Gran pantalla táctil de 8 ”habilitada para guantes.
-Botón de bloqueo de pantalla.
-La pantalla OLED muestra el estado de la batería.
-Cámara de infrarrojos para imágenes térmicas (opcional).
-16 horas de funcionamiento. (Imagen A-G) A. Pantalla OLED
B. Sensor de brillo de pantalla
C. Pantalla táctil grande y transparente de 8 “habilitada para guantes
D. Cubierta antipolvo para conectores
E. Botón entrar
F. Botón de bloqueo de pantalla / botón de verificación del estado de la batería
G. Carcasa ergonómica recubierta de goma (Imagen A-D) A. Cargador
B. USB A
C. Conector AV
D. USB B Unidades de medida XT70-M / XT70-S
Las unidades de medición XT70 utilizan láser de tipo punto y superficies PSD cuadradas de 2 ejes. Una pantalla OLED de última generación muestra el ángulo de la unidad, lo que facilita su colocación en el eje.

Rígido y resistente
Los tornillos de fijación colocados en diagonal colocan la unidad en un bloqueo de rejilla en las varillas. Carcasa de aluminio rígido para máxima estabilidad. IP66 y 67, a prueba de polvo, agua y golpes. Batería de alta resistencia para tiempos de funcionamiento muy prolongados. Tecnología inalámbrica incorporada.

Caracteristicas
-Tecnología inalámbrica incorporada. Batería recargable integrada.
-Tecnología TruePSD con resolución ilimitada para mayor precisión.
-Rayos láser duales y PSD.
-Robusto cuerpo de aluminio. Diseño IP66 / 67.
-La pantalla OLED muestra el ángulo de la unidad
-Objetivo deslizable
-24 horas de funcionamiento (Imagen A-I) A. Ajuste del ángulo del láser
B. Conector de cargador
C. Perilla de bloqueo
D. Objetivo deslizable / cubierta antipolvo
E. Pantalla OLED: estado de la batería / ángulo de la unidad
F. Varillas extensibles de acero inoxidable
G. Perilla de apriete de cadena
H. Apertura PSD
I. Apertura láser Un sistema completo contiene

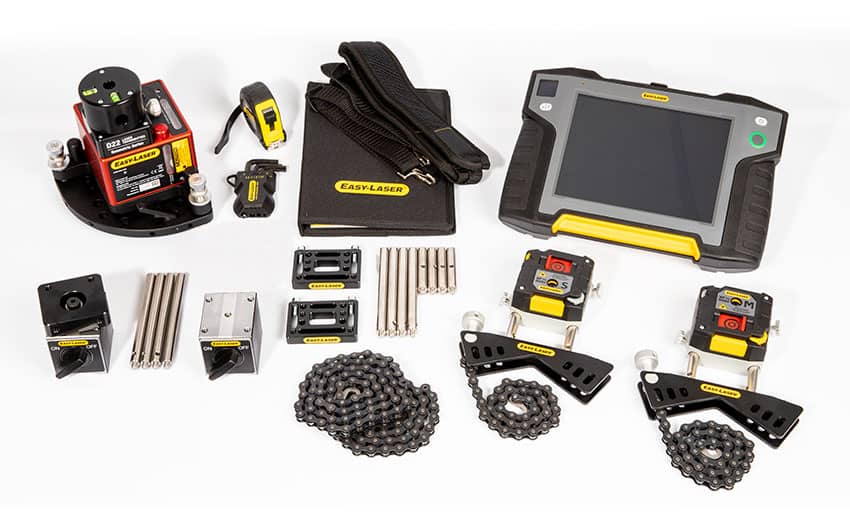

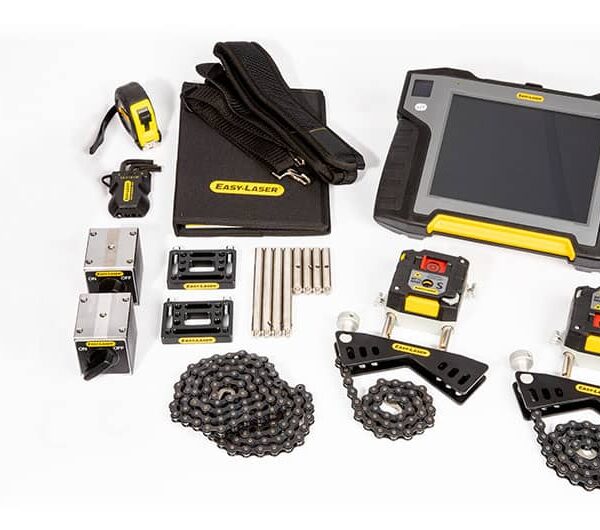

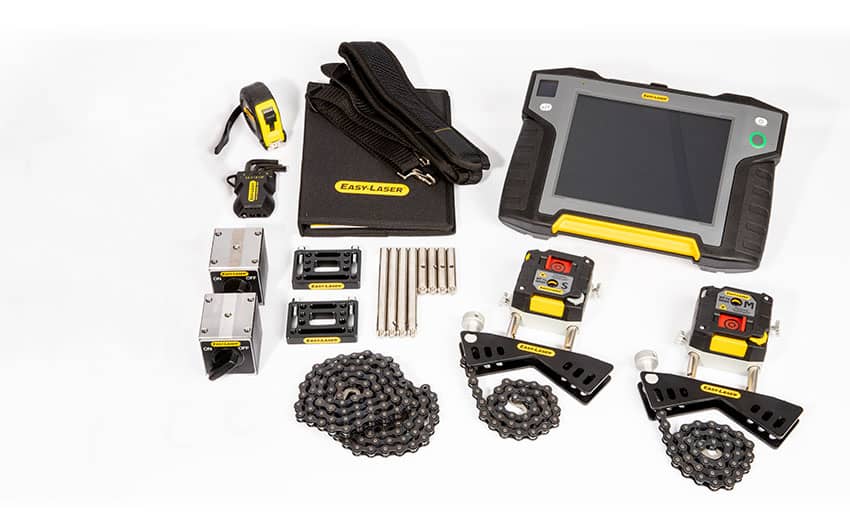

Todos los sistemas de ejes XT770 incluyen:

-1 unidad de medida XT70-M
-1 unidad de medida XT70-S
-2 soportes de eje con cadenas y varillas de 120 mm [4,72 “]
-4 varillas de 60 mm [2,36 “]
-4 varillas de 120 mm [4,72 “]
-2 bases Magnes
-2 soportes de compensación
-2 Extensión de cadena de 900 mm [35,4 “]
-1 cinta métrica de 3 m [9,8 ‘]
-1 juego de llaves hexagonales
-1 cargador (100-240 V CA)
-1 cable dividido de CC para cargar
-1 adaptador de CC a USB, para cargar
-1 manual de referencia rápida
-1 paño de limpieza para ópticas
-1 memoria USB con manuales
-1 carpeta de documentación

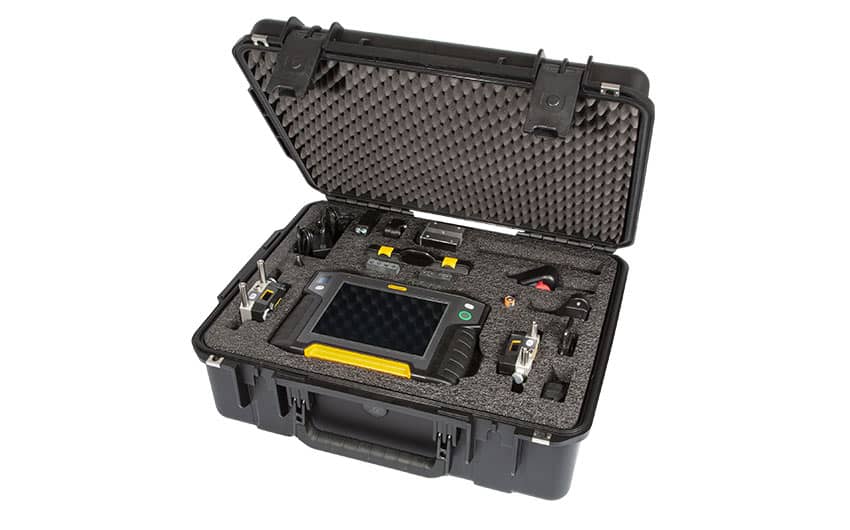

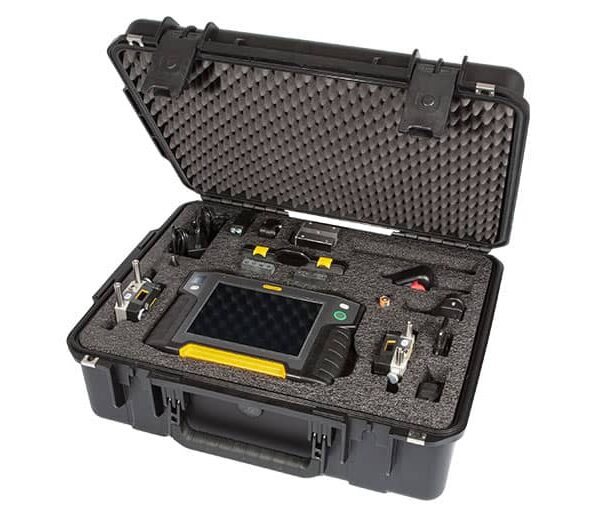

-1 maletín de transporte grande XT770 también incluye, según el sistema:

-1 Unidad de visualización XT11
-1 bandolera para unidad de visualización

El kit XT770 Geo (accesorio) incluye:

-1 transmisor láser D22
-1 base magnética con cabezal giratorio (reemplaza una de las bases magnéticas normales)
-4 varillas de 120 mm [4,72 “]

Monitor
-Nombre
XT11
-Tipo de pantalla / tamaño
Pantalla a color VGA de 8 ”, retroiluminación LED, multitáctil
-Batería interna (fija)
Ion de litio de alta resistencia con cargo
-Conexiones
USB A, USB B, cargador, AV
-Temperatura de funcionamiento
-10–50 ° C
-Temperatura de almacenamiento
-20–50 ° C
-Comunicación
Tecnología inalámbrica, WiFi
-Humedad relativa
10–95%
-Pantalla OLED
96×96 píxeles
-Cámara
13 Mp, con lámpara de diodos
-Cámara de infrarrojos (opcional)
FLIR LEPTON® (0–450 ° C, 32–842 ° F)
-Funciones de ayuda
Manual incorporado
-Protección del medio ambiente
IP clase 66 y 67
-Material de la carcasa
PC / ABS + TPE
-Dimensiones
Ancho x alto x profundidad: 274 x 190 x 44 mm [10,8 x 7,5 x 1,7 ”]
-Peso (sin pilas)
1450 g [51,1 onzas]
-Tiempo de funcionamiento
Hasta 16 h de forma continua Unidades de medida
-Nombre
XT70-M / XT70-S
-Comunicación
Tecnología inalámbrica BT
-Tipo de detector
TruePSD de 2 ejes 20 x 20 mm [0,79 x 0,79 “]
-Resolución
0,001 mm [0,05 milésimas de pulgada]
-Precisión de la medición
± 1µm ± 1%
-Rango de medicion
Hasta 20 m [66 pies]
-Tipo de láser
Diodo láser
-Longitud de onda láser
630-680 nm
-Clase de laser
Clase de seguridad 2
-Salida laser
<1 mW
-Inclinómetro electrónico
Resolución de 0,1 °
-Protección del medio ambiente
IP clase 66 y 67
-Temperatura de funcionamiento
-10–50 ° C
-Temperatura de almacenamiento
-20–50 ° C
-Humedad relativa
10–95%
-Material de la carcasa
Aluminio anodizado + PC / ABS + TPE
-Dimensiones
Ancho x Alto x Profundidad: 76 x 76,7 x 45,9 mm [3,0 x 3,0 x 1,8 “]
-Peso
272 g [9,6 onzas]
-Pantalla OLED
128×64 píxeles
-Tiempo de funcionamiento
Hasta 24 h de forma continua
