XT440

(imagen con el mismo título) Máquinas horizontales
La interfaz de usuario es intuitiva y lo guía a través del proceso de medición. Está animado y se acerca a las cosas más importantes de cada paso. Puede guardar las medidas de una máquina para Como se encontró y Como se dejó en el mismo archivo. (imagen con el mismo título) Máquinas verticales / montadas en bridas Para medición y alineación de máquinas montadas verticalmente y con bridas. (imagen con el mismo título) Comprobación de pie suave
El trabajo de alineación comienza con una revisión del pie suave. El control de pie suave asegura que la máquina descanse uniformemente sobre todos sus pies al indicar qué pie / pies se deben ajustar. Ésta es una parte importante para asegurar una alineación confiable. Una vez finalizada la comprobación del pie cojo, puede ir directamente al programa de alineación con todos los valores de distancia de la máquina guardados. (imagen con el mismo título) Valores: comparadores digitales
El programa de valores tiene una representación digital clara del objetivo láser y una vista de lista de los valores registrados. Úselo para medir como con los relojes comparadores y para comprobar el juego de los cojinetes. (imagen con el mismo título) Alineación de la correa *
Con el sistema, puede alinear poleas y poleas con precisión digital. El ajuste de las máquinas se muestra en tiempo real en la pantalla, con lecturas de ángulo y desplazamiento axial tanto en el eje vertical como en el horizontal, así como un valor de ajuste para el par de patas delanteras o traseras. El resultado se puede documentar como normal. (Requiere el accesorio XT190 BTA). (imagen con el mismo título) Análisis de vibraciones *
Diagnostique el nivel de vibración, el desequilibrio, la desalineación y la holgura. (Requiere el accesorio XT280).

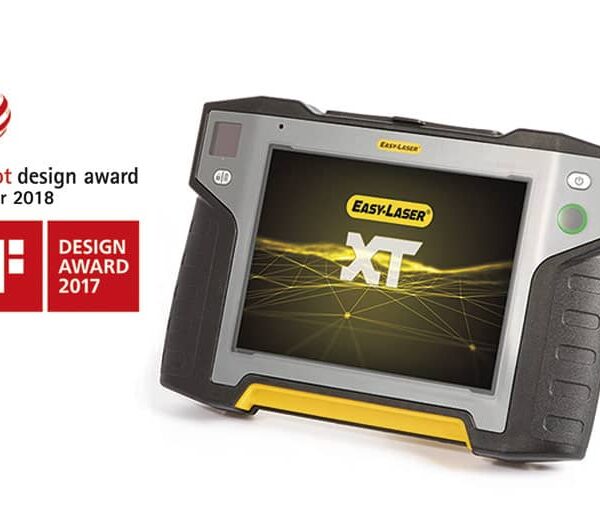

Unidad de visualización XT11
Diseño resistente, robusto y recubierto de goma. IP66 y 67, a prueba de polvo, agua y golpes. De serie, se incorpora una cámara de 13 MP para documentación *, y también puede optar por añadir una cámara de infrarrojos al XT11.

Pantalla táctil habilitada para guantes
Una gran pantalla táctil de 8 “habilitada para guantes hace que la información sea clara y la aplicación sea fácil de usar. La pequeña pantalla OLED muestra el estado de la batería tanto de las unidades de medición como de la unidad de visualización. También puede verificar el estado de la batería cuando la unidad está apagada. El botón inteligente de la pantalla de bloqueo evita los clics involuntarios, por ejemplo, al moverse entre posiciones de trabajo.

* La cámara se puede quitar si lo requieren razones de seguridad.

Caracteristicas
-Diseño robusto recubierto de goma, IP66 / 67.
-Gran pantalla táctil de 8 ”habilitada para guantes.
-Botón de bloqueo de pantalla.
-La pantalla OLED muestra el estado de la batería.
-Cámara de infrarrojos para imágenes térmicas (opcional).
-16 horas de funcionamiento. (imagen A-G) A. Pantalla OLED
B. Sensor de brillo de pantalla
C. Pantalla táctil grande y transparente de 8 “habilitada para guantes
D. Cubierta antipolvo para conectores
E. Botón entrar
F. Botón de bloqueo de pantalla / botón de verificación del estado de la batería
G. Carcasa ergonómica recubierta de goma (imagen A-D) A. Cargador
B. USB A
C. Conector AV
D. USB B Unidades de medida XT40-M / XT40-S
Las unidades de medición XT40 tienen una PSD grande de 30 mm [1,2 ”] y una pantalla OLED de última generación que muestra el ángulo de la unidad, lo que facilita su colocación en el eje. La tecnología láser de línea proporciona un proceso de configuración y medición rápido.

Rígido y resistente
Los tornillos de fijación colocados en diagonal colocan la unidad en un bloqueo de rejilla en las varillas. Carcasa de aluminio rígido para máxima estabilidad. IP66 y 67, a prueba de polvo, agua y golpes. Batería de alta resistencia para tiempos de funcionamiento muy prolongados. Tecnología inalámbrica incorporada.

Caracteristicas
-Tecnología inalámbrica incorporada. Batería recargable integrada.
-Tecnología TruePSD con resolución ilimitada para mayor precisión.
-Rayos láser duales y PSD.
-Robusto cuerpo de aluminio. Diseño IP66 / 67.
-La pantalla OLED muestra el ángulo de la unidad
-24 horas de funcionamiento (imagen A-H) A. Ajuste del ángulo del láser
B. Conector de cargador
C. Perilla de bloqueo
D. Pantalla OLED: estado de la batería / ángulo de la unidad
E. Varillas extensibles de acero inoxidable
F. Perilla de apriete de cadena
G. Apertura láser

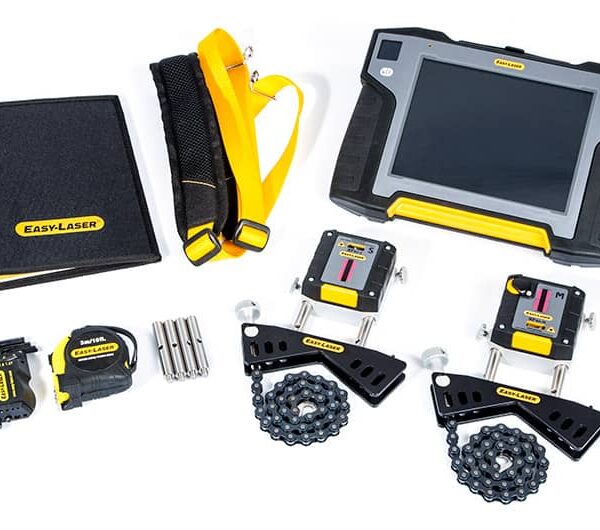

H. Apertura PSD Un sistema completo contiene
Eje XT440 con unidad de visualización XT11

-1 Unidad de visualización XT11
-1 unidad de medida XT40-M
-1 unidad de medida XT40-S
-2 soportes de eje con cadenas y varillas
-4 varillas de 60 mm [2,36 “]
-1 cinta métrica de 3 m [9,8 ‘]
-1 juego de llaves hexagonales
-1 cargador (100-240 V CA)
-1 cable dividido de CC para cargar
-1 adaptador de CC a USB, para cargar
-1 bandolera para unidad de visualización
-1 manual de referencia rápida
-1 paño de limpieza para ópticas
-1 memoria USB con manuales
-1 carpeta de documentación
-1 maletín de transporte mediano (460x350x175 mm, 7,2 kg)
Eje XT440

-1 unidad de medida XT40-M
-1 unidad de medida XT40-S
-2 soportes de eje con cadenas y varillas
-4 varillas de 60 mm [2,36 “]
-1 cinta métrica de 3 m [9,8 ‘]
-1 juego de llaves hexagonales
-1 cargador (100-240 V CA)
-1 cable dividido de CC para cargar
-1 adaptador de CC a USB, para cargar
-1 manual de referencia rápida
-1 paño de limpieza para ópticas
-1 memoria USB con manuales
-1 maletín de transporte pequeño (335x280x130 mm, 3,8 kg)

Monitor
-Nombre
XT11
-Tipo de pantalla / tamaño
Pantalla a color VGA de 8 ”, retroiluminación LED, multitáctil
-Batería interna (fija)
Ion de litio de alta resistencia con cargo
-Conexiones
USB A, USB B, cargador, AV
-Temperatura de funcionamiento
-10–50 ° C
-Temperatura de almacenamiento
-20–50 ° C
-Comunicación
Tecnología inalámbrica, WiFi
-Humedad relativa
10–95%
-Pantalla OLED
96×96 píxeles
-Cámara
13 Mp, con lámpara de diodos
-Cámara de infrarrojos (opcional)
FLIR LEPTON® (0–450 ° C, 32–842 ° F)
-Funciones de ayuda
Manual incorporado
-Protección del medio ambiente
IP clase 66 y 67
-Material de la carcasa
PC / ABS + TPE
-Dimensiones
Ancho x alto x profundidad: 274 x 190 x 44 mm [10,8 x 7,5 x 1,7 ”]
-Peso (sin pilas)
1450 g [51,1 onzas]
-Tiempo de funcionamiento
Hasta 16 h de forma continua Unidades de medida
-Nombre
XT40-M / XT40-S
-Comunicación
Tecnología inalámbrica BT
-Tipo de detector
TruePSD 30 mm [1,2 ”]
-Resolución
0,001 mm [0,05 milésimas de pulgada]
-Precisión de la medición
± 5 µm ± 1%
-Rango de medicion
Hasta 10 m [33 pies]
-Tipo de láser
Diodo láser
-Longitud de onda láser
630–680 nm
-Clase de laser
Clase de seguridad 2
-Salida laser
<1 mW
-Inclinómetro electrónico
Resolución de 0,1 °
-Protección del medio ambiente
IP clase 66 y 67
-Temperatura de funcionamiento
-10–50 ° C
-Batería interna
Ion de litio de alta resistencia con cargo
-Temperatura de almacenamiento
-20–50 ° C
-Humedad relativa
10–95%
-Material de la carcasa
Aluminio anodizado + PC / ABS + TPE
-Dimensiones
AnxAlxP: 76×76,7×39,3 mm [3,0×3,0x1,5 ”]
-Peso
245 g [8,6 onzas]
-Pantalla OLED
128×64 píxeles
-Tiempo de funcionamiento
> 24 h de forma continua
