Sistema de TC de rayos X giratorio RXCT

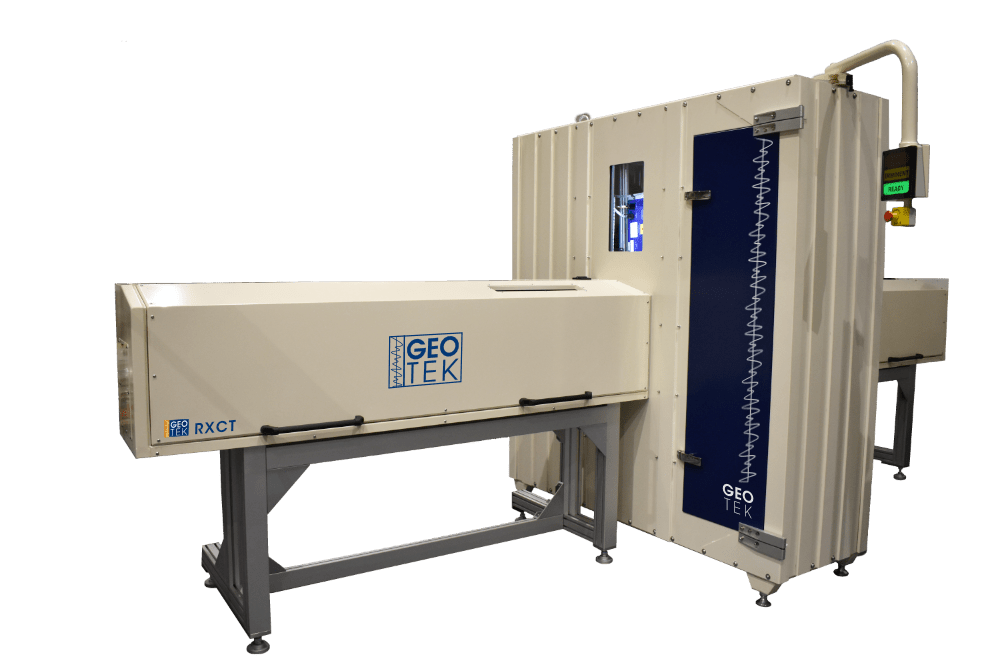

RXCT: Sistema de TC de rayos X giratorio El sistema Geotek RXCT es el sistema de TC de rayos X más flexible y capaz de Geotek que adquiere tanto imágenes de transmisión de rayos X 2D como volúmenes de TC de rayos X 3D a partir de núcleos completos revestidos, núcleos divididos, núcleos en placa, núcleos en cajas singulares y núcleos delicados. que no se puede girar. La rotación automatizada del detector y la fuente de rayos X permite a los usuarios visualizar y registrar estructuras tridimensionales dentro de los núcleos. Estas imágenes rotacionales se utilizan para reconstrucciones por tomografía computarizada (TC). Las imágenes por TC de rayos X proporcionan datos cuantitativos valiosos, así como información sobre la calidad del núcleo para submuestreo o análisis adicionales. Diseñado para material de núcleo
Las posiciones de la fuente de rayos X y del detector son ajustables y se pueden optimizar para la calidad de imagen, la resolución y el tamaño del núcleo. Los núcleos completos se centralizan mediante brazos motorizados controlados de forma inalámbrica que sujetan de forma segura las muestras de núcleos de forma horizontal. Este método innovador permite una carga del núcleo rápida y eficiente para un escaneo rápido; perfecto para estudios de campo o grandes proyectos de registro de núcleos. También se pueden obtener imágenes de núcleos divididos y roca en bloques utilizando los brazos mecánicos y, para revestimientos débiles o muestras delicadas, el sistema se puede adaptar rápidamente con un tubo o bandeja de plástico para sostener el núcleo. Se pueden insertar secciones de núcleo de hasta 155 cm de longitud y 15 cm de diámetro en el sistema Geotek XCT.
TAMAÑO DEL NÚCLEO DIÁMETRO DEL NÚCLEO (CM) RESOLUCIÓN MÁXIMA ALCANZABLE APROXIMADA (MICRONES)
BQ 3,64 30
NQ 4.64 35
HQ 6,35 45
PQ 8.5 55
3 ″ 7,62 50
4 ″ 10.16 sesenta y cinco
5 ″ 12,7 80
Caja fuerte del gabinete ¡TC de rayos X sin una habitación blindada! El sistema está completamente blindado y cerrado, cumple con las regulaciones de EE. UU. Y la UE, lo que permite su uso en cualquier entorno de laboratorio normal. Las luces de advertencia indican cuando el sistema está energizado y los enclavamientos de seguridad aseguran que la fuente de rayos X no se pueda energizar cada vez que se abren las puertas.
Rayos X digitales
Los datos se adquieren en un movimiento continuo desde el detector de 16 bits y se envían al usuario como imágenes TIFF en escala de grises de 16 bits con una resolución típica de entre 30 y 150 micrones; estas imágenes se pueden convertir fácilmente, utilizando el software Geotek, a JPEG u otros formatos.
Automatización o interacción
Una vez que se carga el núcleo, el escaneo del núcleo (escaneos lineales y rotacionales) es completamente automático. El usuario simplemente ingresa todas las vistas de imágenes requeridas en una cola. Alternativamente, el usuario puede manipular el núcleo bajo el haz de rayos X, utilizando controles lineales y rotacionales, mientras examina imágenes en una pantalla en tiempo real antes de decidir qué imágenes adquirir.

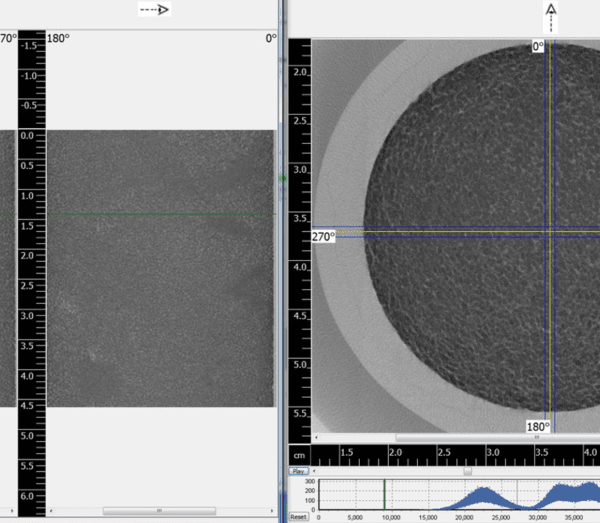

TC de Rayos X 3D de alta resolución
Hay muchos análisis de imágenes y estudios de volumen central que requerirán un volumen 3D completo. El XCT es capaz de adquirir volúmenes de TC de rayos X 3D en los rangos de resolución mencionados en la tabla anterior. Como parte del paquete CT, Geotek proporciona software para reconstruir y ver los cortes del núcleo, generar imágenes ortogonales y circunferenciales y generar películas que vuelan a través del núcleo. Los datos de TC del sistema Geotek se exportan como archivos tiff de 16 bits apilados que se pueden cargar en la mayoría de los paquetes de análisis de imágenes y visualización de TC. La fuente giratoria y el pórtico detector del RXCT proporcionan una precisión excelente para la adquisición de TC de rayos X, lo que convierte al RXCT en el instrumento perfecto para aquellos usuarios que están más interesados ​​en conjuntos de datos de TC de rayos X en 3D que en el trabajo en 2D. 3D a partir de 2D: tecnología de laminografía de GEOTEK
Geotek ha desarrollado una nueva función de análisis de imágenes llamada laminografía. Laminografía reconstruye exploraciones 2D para extraer una secuencia de ‘losas’ a profundidades crecientes entre núcleos (con la dirección de profundidad a lo largo del eje de la fuente al detector). Esto es similar a las imágenes ópticas donde las características dentro de cada losa se enfocan, mientras que otras características se difuminan a medida que se mueve a través de las ‘losas’. Cada losa estará asociada a una profundidad y, por lo tanto, será posible determinar la profundidad y el tamaño de las gravas, IRD o conchas dentro del núcleo.
