Sistema de imágenes centrales MSCL-CIS

MSCL-CIS: Sistema de imágenes centrales

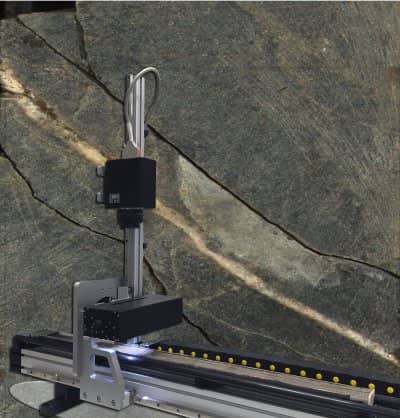

El Geotek Core Imaging System (MSCL-CIS) es un sistema de imágenes de escaneo lineal de ultra alta resolución, rápido y rentable. El MSCL-CIS utiliza la cámara Geoscan V de alto rendimiento de Geotek para producir imágenes de hasta 1000 píxeles por cm en todo el ancho del núcleo. El MSCL-CIS es capaz de adquirir imágenes de sedimentos / núcleos de roca divididos o en placas, o núcleos redondos completos donde se pueden concatenar múltiples fotografías en diferentes ángulos para producir una imagen circunferencial. El Core Imaging System produce imágenes en archivos de formato de archivo de imagen etiquetada (TIFF) que se pueden utilizar en muchos otros paquetes de software patentados. Documentación básica
La obtención de imágenes inmediatas de los núcleos después de que se dividen / desbastan conserva un registro de archivo invaluable de cada sección del núcleo antes de cualquier efecto de oxidación o submuestreo. Las imágenes precisas registradas en profundidad pueden correlacionarse con otros conjuntos de datos o usarse al describir el núcleo.
Imágenes de escaneo lineal
Las cámaras Linescan recopilan líneas individuales de datos secuencialmente hacia abajo y son muy superiores a las cámaras de área convencionales, ya que no sufren de iluminación desigual, distorsión esférica, montaje o efectos de “costura”. Como resultado, la imagen completa es adecuada para análisis de imágenes submilimétricas calibradas.
Configuracion sencilla y rápida
Toda la adquisición y el movimiento de la cámara se controlan mediante un software de imágenes Geotek fácil de usar y personalizado. Las rutinas automáticas de enfoque y apertura integradas en el software permiten una configuración rápida y sencilla.
Imágenes de núcleos húmedos
Núcleos de sedimentos / rocas saturados de agua / líquido, o el agua aplicada a los núcleos para visualizar el color genera reflectancia especular que a menudo oscurece la información de la imagen. El Core Imaging System utiliza la polarización cruzada tanto de la fuente de luz como de la lente para evitar la sobresaturación de la imagen donde se producen las gotas de agua; mejorando significativamente la claridad y el detalle de la imagen.
GEOSCAN V: Una revolución en resolución
La cámara Geoscan V consta de un CCD masivo de c.5340 píxeles que utiliza un conjunto de filtros RGB integrados para producir una verdadera separación de colores. Se pueden lograr resoluciones de imagen de hasta 1000 píxeles por cm en todo el ancho del núcleo, aunque 200 píxeles por cm más estándar es la resolución de imagen más común. Los datos de cada canal de color (a 8 bits de profundidad) habilitan perfiles RGB con resoluciones de bajada típicamente alrededor de 0.1 mm, lo que hace que el análisis a escala fina de sedimentos altamente laminados (por ejemplo, varvas), bioturbados o estratigrafía compleja sea una realidad. La velocidad de obtención de imágenes es de 3 minutos y 40 segundos por sección de núcleo de 1 m.
