E710

(imagen con el mismo titulo) Máquinas horizontales

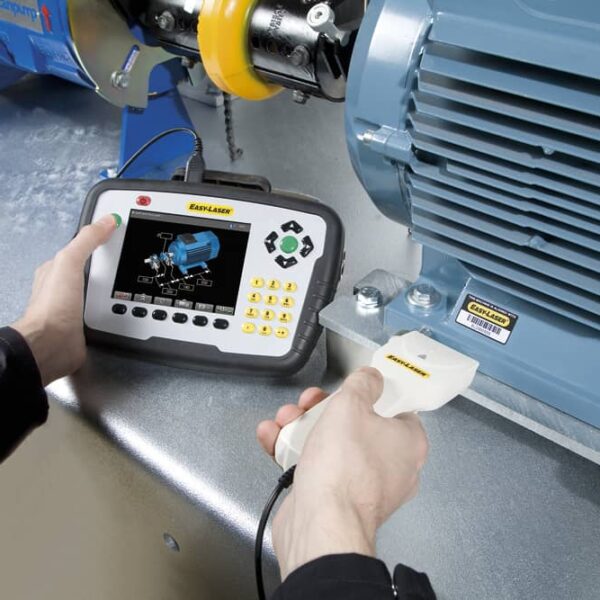

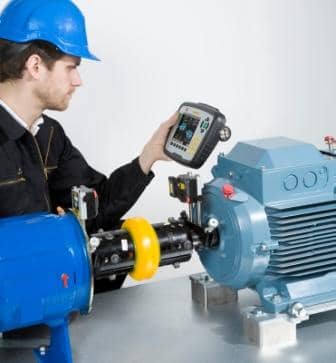

Las máquinas montadas horizontalmente suelen constar de una bomba y un motor, pero también pueden incluir otros tipos de máquinas, como cajas de engranajes y compresores. Independientemente del tipo de máquina, es fácil de medir y alinear con Easy-Laser®. Las unidades de medición (M y S) se montan fácilmente a cada lado del acoplamiento y se comunican con la unidad de visualización de forma inalámbrica. Luego siga las instrucciones paso a paso en la pantalla. (imagen con el mismo titulo) Máquinas verticales / montadas en bridas
Este programa se utiliza para la alineación de máquinas verticales y montadas en bridas, por ejemplo, bombas, motores, cajas de engranajes. Muestra el desplazamiento del centro, el error angular y el valor de calce en cada perno. (imagen con el mismo titulo) Tren de máquinas
Independientemente de las máquinas que tenga y del orden en que se ensamblaron, puede construir su propio tren de máquinas con, teóricamente, tantas máquinas como desee. Puede elegir la máquina de referencia manualmente o dejar que el programa elija una que minimice la necesidad de ajustes. (imagen con el mismo titulo) Comprobación de pie suave
El trabajo de alineación comienza con una revisión del pie suave. El control de pie suave asegura que la máquina descanse uniformemente sobre todos sus pies al indicar qué pie / pies se deben ajustar. Ésta es una parte importante para asegurar una alineación confiable. Una vez finalizada la comprobación del pie cojo, puede ir directamente al programa de alineación con todos los valores de distancia de la máquina guardados. (imagen con el mismo titulo) Medida de torsión
El programa de medición de torsión le permite verificar la planitud o torsión de la base de la máquina utilizando solo las unidades de medición en el sistema. (imagen con el mismo titulo) Valores – Reloj comparador digital
El programa Valores se puede utilizar, por ejemplo, cuando se desea medir como con relojes comparadores y comprobar el juego del rodamiento o la carga del eje. ¡Con el equipamiento estándar y una configuración completamente normal en la máquina! (imagen con el mismo titulo) Medida de rectitud
Con nuestro programa para medir la rectitud, puede medir fácilmente ejes largos, rodillos, cojinetes, bases, estructuras de máquinas, etc. Todo lo que tiene que hacer es definir una serie de puntos de medición, por adelantado o durante la medición. Podrá obtener el resultado de la alineación horizontal y vertical, tanto de forma gráfica como digital. Para aprovechar aún más su sistema, agregue el láser giratorio D22. (imagen con el mismo titulo) Medida de planitud
Programa para medir la planitud / torsión de (por ejemplo) bases de máquinas, mesas de máquinas, etc. Con cálculos avanzados de “mejor ajuste”. (imagen con el mismo titulo) Alineación de la correa
Con el sistema, puede alinear poleas y poleas con precisión digital. El ajuste de las máquinas se muestra en tiempo real en la pantalla, con lecturas de ángulo y desplazamiento axial tanto en el eje vertical como horizontal, así como un valor de ajuste para el par de patas delanteras o traseras. El resultado se puede documentar como normal. (Requiere el accesorio XT190 BTA).

Unidad de visualización E51
La unidad de visualización de la serie E le permite trabajar de forma más eficiente y durante más tiempo que nunca gracias a varias soluciones innovadoras. También tiene un diseño ergonómico con un revestimiento de goma de fácil agarre y una construcción robusta.

Nunca pierdas el poder
La unidad de visualización está equipada con nuestro sistema de gestión de energía Endurio ™. Esto asegura que nunca tendrá que detenerse en medio de una medición porque la batería se haya agotado.

Diseño ergonomico
La unidad de visualización tiene un perfil delgado, fácil de agarrar y recubierto de goma que garantiza un agarre seguro. Tiene botones grandes bien espaciados que brindan una respuesta clara cuando se presionan. Además, los dos botones Enter hacen que el sistema sea adecuado para usuarios diestros y zurdos. La pantalla tiene gráficos claros que lo guían a través del proceso de medición.

Configuraciones personales
Puede crear un perfil de usuario donde puede guardar su configuración personal. También puede tener diferentes configuraciones para diferentes tipos de medidas. ¡Hace que el trabajo sea más rápido!

Selección de idioma
Puede elegir el idioma que desea que aparezca en pantalla. Hay disponibles inglés, alemán, francés, español, portugués, sueco, finlandés, ruso, polaco, holandés, italiano, japonés, coreano y chino.

Actualización
Si desea ampliar la funcionalidad en el futuro, el software de la unidad de visualización se puede actualizar a través de Internet o conectando una memoria USB que contenga el nuevo software. De esta forma también tendrá acceso a los programas de medición que desarrollamos para nuevos propósitos en el futuro. (imagen A-B-C-D) A. Dos botones Enter, para usuarios diestros y zurdos
B. Pantalla a color grande y fácil de leer de 5,7 ”
C. Botones adecuados para una respuesta clara
D. El perfil delgado brinda un agarre perfecto para tus manos Unidades de medida ES / EM
Las unidades de medición tienen grandes superficies detectoras de 20 mm [0,78 ”cuadrados] (PSD para la mayor precisión) que permite la posibilidad de medir a una distancia de hasta 20 metros [66 pies]. El diseño sólido y rígido de aluminio y acero inoxidable garantiza valores de medición estables y una alineación confiable con la mayor precisión incluso en los entornos más difíciles. Las unidades de medición también son resistentes al agua y al polvo según las clases IP66 e IP67. Conéctese a la unidad de visualización mediante cable o de forma inalámbrica. Tanto las unidades de cable como las inalámbricas se conectan rápidamente mediante conexiones Push / Pull, sin necesidad de atornillar.

Inclinómetros en ambas unidades
Con inclinómetros electrónicos en ambas unidades de medición, el sistema sabe exactamente cómo se colocan. Esto también facilita la alineación de ejes desacoplados.

Blancos electrónicos
Gracias a los detectores de dos ejes tienes acceso a objetivos electrónicos, es decir, puedes ver en la pantalla dónde inciden los rayos láser.

Opciones de montaje flexibles
La idea detrás del diseño rígido y compacto es que simplificará el posicionamiento y proporcionará diferentes métodos de instalación. Puede medir todos los tipos de máquinas rotativas, grandes y pequeñas, igualmente bien, independientemente del diámetro del eje. Las unidades también tienen dos orificios para tornillos adicionales para opciones de montaje adicionales.

Dos láseres, dos PSD
El llamado método de medición inversa con dos rayos láser y dos PSD permite medir también máquinas configuradas de manera muy incorrecta. Esto es particularmente bueno para instalaciones nuevas, donde las máquinas aún no están en la posición correcta. (imagen A-D) A. Las varillas tienen una altura de 60 a 180 mm. Si es necesario, se pueden extender “infinitamente” con varillas adicionales. Fabricado en acero inoxidable.
B. Conectores bien protegidos
C. PSD (2 ejes)

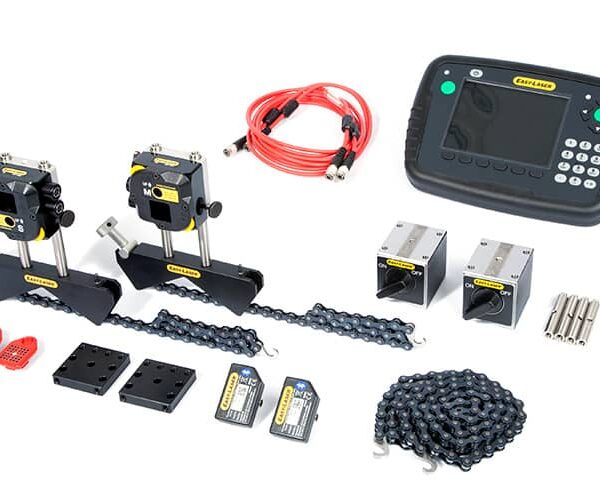

D. Apertura láser Un sistema completo contiene
-1 unidad de medida M
-1 unidad de medida S
-1 unidad de visualización
-2 unidades inalámbricas BT
-2 cables 2 m
-2 soportes de eje con cadenas
-2 cadenas de extensión
-2 bases magnéticas
-2 soportes de compensación
-4 varillas de 120 mm [4,72 ”]
-4 varillas de 60 mm [2,36 “]
-1 cinta métrica de 3 m [9,8 ‘]
-1 manual
-1 manual rápido
-1 lápiz de memoria USB con software EasyLink ™
-1 cable USB
-1 cargador (100-240 V CA)
-1 caja de herramientas
-1 bandolera para unidad de visualización
-1 paño de limpieza óptica
-1 maletín de transporte

Monitor
-Nombre
E51
-No. de parte
12-0418
-Tipo de pantalla / tamaño
Pantalla a color VGA de 5,7 ”, retroiluminación LED
-Resolución mostrada
0,001 mm / 0,05 mil
-Gestión de energía
Sistema Endurio ™ para suministro de energía ininterrumpido
-Batería interna (fija)
Ion de litio de alta resistencia con cargo
-Compartimiento de la batería
Para 4 x R14 (C)
-Conexiones
USB A, USB B, unidades Easy-Laser®, cargador
-Temperatura de funcionamiento
-10–50 ° C
-Comunicación
Tecnología inalámbrica BT
-Memoria interna
> Se pueden guardar 100.000 mediciones
-Funciones de ayuda
Calculadora, conversor de unidades
-Protección del medio ambiente
Clase de IP 65
-Material de la carcasa
PC / ABS + TPE
-Dimensiones
Ancho x alto x profundidad: 250 x 175 x 63 mm [9,8 “x 6,9” x 2,5 “]
-Peso (sin pilas)
1080 g [2,4 libras] Unidades de medida
-Nombre
EM / ES
-No. de parte
12-0434 / 12-0433
-Comunicación
Unidad inalámbrica 12-0436 (artículo separado)
-Conexión de cable
“Cable rojo” Easy-Laser®
-Tipo de detector
PSD de 2 ejes de 20 x 20 mm [0,78 “sq]
-Resolución
0,001 mm [0,05 milésimas de pulgada]
-Precisión de la medición
± 1µm ± 1%
-Rango de medicion
Hasta 20 m [66 ‘]
-Tipo de láser
Diodo láser
-Longitud de onda láser
630-680 nm
-Clase de laser
Clase de seguridad 2
-Salida laser
<1 mW
-Inclinómetro electrónico
Resolución de 0,1 °
-Sensores térmicos
± 1 ° C de precisión
-Protección del medio ambiente
IP clase 66 y 67
-Rango de temperatura
-10–50 ° C
-Batería interna
Li Po
-Material de la carcasa
Aluminio anodizado / plásticos ABS
-Dimensiones
Ancho x alto x profundidad: 60 x 60 x 42 mm [2,36 x 2,36 x 1,65 “]
-Peso
202 g [7,1 onzas]
